STV 280/80 Z
Rf = 240Ohm
Reihenschaltung von 4 Glimmstrecken
| 1 ah | ||
| 2 k | ||
| 3 a1 | ||
| 4 a2 | ||
| 5 a3 | ||
| 6 a4 | ||
|

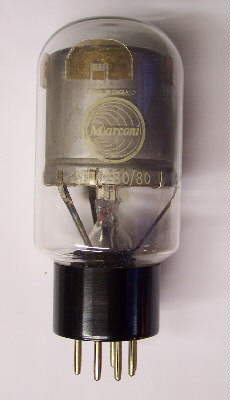

STV 280/80 Z
|
Glimmstabilisator | |||||||||||||||||||||||||
|
|
Betriebsdaten : Ub = 270..300V; Uz = 335V;Id = 10..80mA Rf = 240Ohm Reihenschaltung von 4 Glimmstrecken |
|||||||||||||||||||||||||
|
Verwendung : Spannungsstabilisierung und Glättung, stabilisierter Spannungsteiler, wie STV 280/80 aber mit Hilfsanode |
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||
| Spezial 6/4 | Sockelbelegung | |||||||||||||||||||||||||
